Sitodruk na brzeszczotach pił tarczowych: kompletny przewodnik po procesie 360° (2026)

Specjalnie skonstruowana maszyna do sitodruku na brzeszczotach pił tarczowych 360 stopni nakłada logo w pełnym zakresie z prędkością do 1200 ostrzy na godzinę — maszyny takie jak TAOXING TX-360M są zbudowane z myślą o trwałości i najszybszej trwałej metodzie znakowania w przypadku fabryk produkujących duże ilości ostrzy. Potraktuj to jako przewodnik po procesie sitodruku logo na brzeszczotach pił: opisuje, co należy wydrukować, siedmioetapową sekwencję konfiguracji, parametry atramentu i utwardzania oraz trzy defekty stojące za większością złomu. Dla producentów ostrzy i dostawców marek własnych znakowanie karoserii jest jedną z ostatnich operacji przed wyważeniem i pakowaniem – i jest to znak, który klienci odsyłają po potwierdzeniu przyczepności lub dowodzie rejestracyjnym.

1. Dlaczego fabryki ostrzy nadal wybierają sitodruk 360° zamiast znakowania laserowego?

Większość fabryk ostrzy oznacza cztery elementy na korpusie ostrza — logo marki, średnicę i liczbę zębów, strzałkę obrotu i ostrzeżenie dotyczące bezpieczeństwa — a w przypadku owiniętych logo powyżej około 50 000 ostrzy rocznie sitodruk 360° zapewnia najniższy całkowity koszt znakowania na ostrze po obliczeniu nakładów inwestycyjnych na maszynę. Poniższe kroki stanowią kompletny przewodnik po procesie sitodruku logo na brzeszczotach, od przygotowania półfabrykatu po kontrolę utwardzenia.

Trzy powody, dla których zakłady wielkogabarytowe utrzymują sitodruk na linii:

• Pełne owinięcie w jednym obrocie. Maszyna obraca blankiet zgodnie z ruchem rakla, dzięki czemu logo jest drukowane na całym obwodzie w jednym przejściu. Drukarka płaska zakrywa tylko jedną twarz, a laser z osią obrotową tworzy obraz linia po linii.

• Niższe nakłady inwestycyjne na maszynę. Dedykowana maszyna do sitodruku na brzeszczotach pił tarczowych w zakresie 360 ​​stopni zazwyczaj mieści się w przedziale 5 000–25 000 USD — znacznie poniżej znacznika lasera światłowodowego i osi obrotowej. W przypadku większości zakładów produkujących ostrza różnica ta stanowi cały budżet na znakowanie.

• Wielobarwność i trwałość folii. Dwukolorowe logo są drukowane na oddzielnych stacjach, a atrament utwardzany promieniami UV łączy się w twardą, odporną na ścieranie folię, która powinna przejść test ASTM D3359 przy poziomie 4B lub lepszym – klienci OEM przeprowadzają test taśmy na dostarczanych ostrzach.

*Nie obejmuje amortyzacji; rzeczywiste liczby zależą od rozmiaru logo, systemu atramentowego i lokalnych cen energii.

Laser nadal wygrywa w przypadku zmiennych znaków — numerów seryjnych, kodów dat i drobnego tekstu o grubości poniżej 0,5 mm.

✅ Konkluzja: Sitodruk wygrywa w przypadku logo owijanych, znaków wielokolorowych i nakładów inwestycyjnych na maszynę; laser wygrywa na zmiennych danych. Większość fabryk produkujących ostrza wykorzystuje oba rozwiązania.

2. Jak wygląda cały proces drukowania brzeszczotów 360°?

Druk 360° za pomocą ostrza składa się z siedmiu etapów — odtłuszczanie, mocowanie, sito, farba, rakla, druk zsynchronizowany, utwardzanie promieniami UV — a jedno ustawienie na każdym etapie decyduje, czy znak przetrwa szlifowanie i pakowanie. Większość złomu ma swoje przyczyny w trzech trybach awarii, a lista kontrolna dotycząca naprawy zniekształceń spadów na krawędziach piły znajdująca się na końcu tej sekcji rozwiązuje prawie wszystkie z nich.

1. Odtłuścić i przygotować wstępnie. Przetrzyj ciało alkoholem izopropylowym; na ostrza pokryte cynkiem lub PTFE nałożyć promotor przyczepności. Stal zatrzymuje atrament UV tylko wtedy, gdy powierzchnia jest czysta i aktywowana — pomiń ten krok, a znak zniknie już przy pierwszym teście taśmy.

1. Przymocuj puste miejsce. Użyj trzpienia rozprężnego dopasowanego do otworu trzpienia, z biciem poniżej 0,1 mm, w przeciwnym razie logo będzie się kołysać na krzywiźnie. Precyzyjna regulacja wysokości stołu roboczego i kąta płaszczyzny utrzymuje płaszczyznę druku równolegle do ruchu belki ssącej.

1. Rozciągnij i wyrównaj ekran. W przypadku pogrubionych logo należy stosować siatkę poliestrową 120-150T przy naprężeniu 18-22 N/cm, a w przypadku małego tekstu 200T+. Zarejestruj się na przykładowym ostrzu, a następnie zablokuj regulacje ramy przód-tył, lewo-prawo i pionowo.

1. Wymieszaj atrament. Utwardzany promieniami UV tusz do sitodruku opracowany do stali, o lepkości ustawionej tak, aby poziom atramentu po zalaniu nie powodował kapania na powrocie.

1. Ustaw ściągaczkę. Twardość 75-80 Shore A pod kątem 75°, z bezstykiem 2-4 mm dostosowanym do krzywizny ostrza. Na zakrzywionym korpusie ściągaczka styka się stopniowo – zbyt mały brak kontaktu powoduje rozmazanie krawędzi natarcia.

1. Drukuj zsynchronizowane. Trzpień obraca się wraz z ruchem rakla, dzięki czemu obraz nawija się równomiernie; czas cyklu wynosi około 3 sekundy przy 1200 szt./h. Reguluj skok druku i prędkość działania dla różnych grubości ostrzy.

1. Wylecz i sprawdź. Uruchom tunel UV LED przy 800-1200 mJ/cm² mierzony na warstwie farby, następnie sprawdź przyczepność (ASTM D3359, 4B lub lepsza) i pasowanie na obu końcach owinięcia.

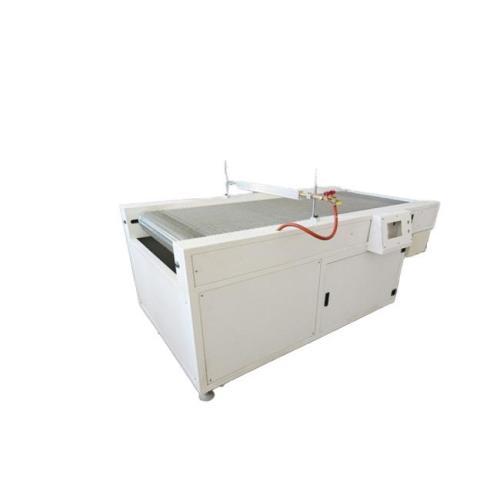

Dla porównania, TAOXING TX-360M — specjalna maszyna z ostrzami zbudowana przez Zhejiang Zechen Intelligent Equipment Co., Ltd., producenta maszyn do sitodruku posiadającego certyfikaty ISO9001 i CE w Deqing, Zhejiang, niedaleko portu Ningbo — obejmuje całą sekwencję:

Do logo dwukolorowych dostępna jest dwukolorowa wersja automatyczna (800-1000 cykli/h, 380 V).

Lista kontrolna naprawy zniekształceń spadów krawędzi piły podczas sitodruku

Trzy tryby awarii powodują najwięcej złomu na zakrzywionej stali:

• Spad krawędziowy — atrament przeciska się poza krawędź logo. Przyczyny: brak kontaktu zbyt duży w stosunku do krzywizny, zbyt duży nacisk rakla, zbyt rzadki atrament. Poprawka: spadek kontaktu w kierunku 2 mm, zmniejszenie ciśnienia o 10-15%, zwiększenie lepkości.

• Zniekształcenie lub duchy — podwójny obraz wzdłuż kierunku obrotu. Przyczyny: obrót trzpienia niezsynchronizowany ze skokiem lub bicie uchwytu. Poprawka: ponownie zsynchronizuj czas obrotu i sprawdź bicie poniżej 0,1 mm.

• Brak przyczepności – ślad odrywa się podczas testowania taśmy lub w terenie. Przyczyny: pozostałości powłoki na stali lub niedostateczne utwardzenie. Napraw: promotor przyczepności, następnie zwiększ dawkę do 1000 mJ/cm² lub więcej i powtórz kreskowanie.

✅ Konkluzja: Czysta stal, wyśrodkowany trzpień i zsynchronizowany obrót zapobiegają prawie wszystkim defektom druku ostrzy — sprawdź brak kontaktu i najpierw utwardzij dawkę, gdy pojawią się skrawki.

Często zadawane pytania

P: Jaka liczba oczek i atrament najlepiej sprawdzają się w przypadku stali brzeszczotów? Odp.: Zacznij od siatki poliestrowej 120–150T i atramentu utwardzanego promieniami UV przeznaczonego do stali. Ta kombinacja określa grubość folii wymaganą w przypadku odważnych logo na zakrzywionych korpusach — wartość bazowa zalecana w tym przewodniku po procesie drukowania logo metodą sitodruku na brzeszczotach pił do wszystkiego, od serii prototypowych po pełne linie produkcyjne. Zarezerwuj oczka 200T+ na mały tekst i najpierw nałóż środek zwiększający przyczepność na powlekane ostrza.

P: Logo moich ostrzy krwawi na krawędzi — jakie jest najszybsze rozwiązanie? Odp.: Naprawa zniekształceń spadu krawędzi brzeszczotu podczas sitodruku rozpoczyna się od braku kontaktu: opuść go w kierunku 2 mm, zmniejsz nacisk belki ssącej o 10-15% i upewnij się, że obrót trzpienia pozostaje zsynchronizowany ze skokiem. Zacieki na krawędziach prawie zawsze są skutkiem braku kontaktu lub nacisku, a nie atramentu. Jeśli obok spadu pojawi się podwójny obraz, sprawdź bicie urządzenia przed dotknięciem atramentu.

P: Jak sitodruk 360° wypada w porównaniu z znakowaniem laserowym brzeszczotów? Odp.: Maszyna do sitodruku na brzeszczotach pił tarczowych w zakresie 360 ​​stopni nakłada pełne owinięcie podczas jednego obrotu z szybkością około 1200 ostrzy na godzinę, przy nakładach inwestycyjnych maszyny, zwykle znacznie niższych od lasera światłowodowego z osią obrotową. Laser nadal wygrywa w przypadku numerów seryjnych i zmiennych danych, dlatego wiele zakładów łączy te dwa rozwiązania. TAOXING buduje stronę przesiewacza z możliwością dostosowania OEM/ODM — trzpienie rozprężne i osprzęt są projektowane według rozmiaru trzpienia, a ostrza o średnicy powyżej 300 mm są obsługiwane jako projekty niestandardowe.
